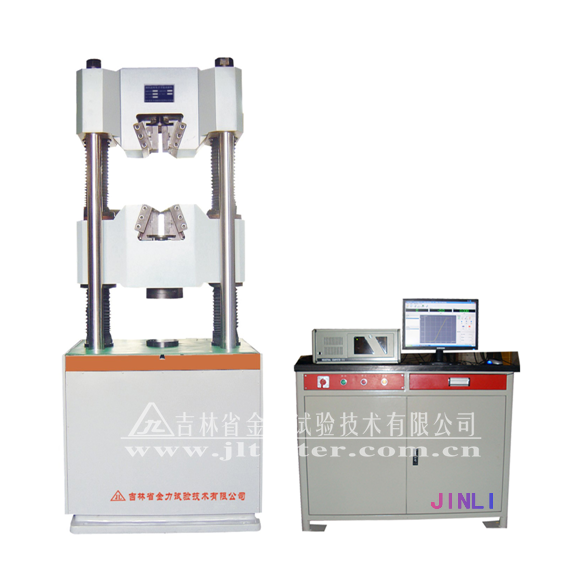

用 途: 本機可對各種金屬、非金屬及復合材料進行精確的力學性能測試。適用于工礦企業、質檢單位、學校和科研單位的各種試驗及仲裁檢驗,可對各種材料進行拉、壓、彎、剪及低周循環試驗。該機是手動式、數顯式液壓萬能試驗機理想的更新換代產品,其技術指標和性能達到現代國外同類產品水平。該機技術參數完全符合國家GB/T 228-2002《金屬材料 室溫拉伸試驗方法》要求。
主要功能特點: ◆測量、控制系統采用計算機總線設計。 ◆力、變形測量分辨率1/200000。位移測量分辨率0.002mm。 ◆自動調零、自動標定、連續全量程測量不分檔。 ◆采用數字式脈沖調寬技術,實現全數字式閉環伺服控制。 ◆數字式電液比例閥作控制元件,抗污染能力強,可實現長期無故障運行。 ◆可進行試驗力、變形、位移等速率控制并保持。 ◆無級調速,各種控制方式及速率可在試驗過程中任意平滑切換。 ◆可進行三角波、正弦波、梯形波等低周循環及用戶設計的各種組合波形程序試驗。 ◆具有手動、自動、程序控制功能。自動提示卸引伸計的位置。 ◆報告自定義,曲線放大及曲線疊加,在試驗過程中可切換顯示七種真實的試驗曲線及 多種波形試驗曲線。 ◆試驗軟件采用VC++語言編程,可在Windows98、2000、XP、NT操作系統下工作。 ◆數據查詢、統計、分析功能,可進行組試樣試驗。 ◆可進行試驗室間微機聯網。 ◆多種保護,軟件自檢、自診斷功能,提示發生故障之處,無須廠家現場維修,只須更換計算機內相應的功能卡即可,維護簡單方便。 ◆完整的數據庫軟件接口供用戶使用,軟件升級只須通過郵寄光盤或E-mail傳送即可。
主要技術規格 :
型號 |
WAW-100B |
WAW-200(300)B |
WAW-500(600)B |
WAW-1000B |
WAW-2000B |
試驗力量程(KN) |
0~100 |
0~200(300) |
0~500(600) |
0~1000 |
0~2000 |
試驗力測量范圍 |
2~100%FS 精密型0.4~100%FS(連續全量程測量) |
試驗力測量誤差 |
示值的±1%(±0.5%) |
試驗力等速率控制 |
0.1~100%FS/min 精密型0.02~100%FS/min |
變形測量范圍 |
2~100%FS (連續全量程測量) |
變形等速率控制 |
0.1~100%FS/min |
位移等速率控制 |
0.5~50mm/min |
等速率控制精度 |
±1%(±0.5%)設定值 |
拉壓最大空間(mm) |
0-500 |
0-650 |
0-700 |
0-700 |
扁試樣夾持厚度(mm) |
12 |
15 |
30 |
40 |
40 |
圓試樣夾持厚度(mm) |
φ6-φ20 |
φ10-φ32 |
φ13-φ40 |
φ10-φ60 |
φ20-φ70 |
工作活塞行程(mm) |
150 |
200 |
200 |
200 |
200 |
總功率(kw) |
1.2 |
2.2 |
2.2 |
2.2 |
3 |
主機外觀尺寸(mm) |
640×540×1800 |
850×580×1960 |
890×580×2300 |
1100×720×2500 |
1250×830×2950 |
油源外觀尺寸(mm) |
730×600×900 |
主機凈重(kg) |
800 |
1500 |
2800 |
3500 |
約8600 |
|
