用 途:
YAJ微機控制電液伺服壓剪試驗機用于各種橋梁板式、盆式橡膠支座進行抗壓、抗剪切力的復合條件下,檢測橡膠支座的軸向徑向抗壓、抗剪、轉角力學試驗。可進行橡膠支座的抗壓彈性模量、抗剪彈性模量,容許剪切角,摩擦系數和極限抗壓強度等力學性能試驗。本機采用P4工控計算機為內核的全數字閉環電液伺服控制系統控制,可完全滿足《JT/T4-2004公路橋梁板式橡膠支座等所規定的力學性能檢測規則》要求。也可以進行混凝土等其它材料試樣的彈性模量及壓縮性能檢測并可完成低周循環,三角波、正弦波、梯形波等組合波形試驗,是科研生產,仲裁檢驗所需的先進檢測設備。

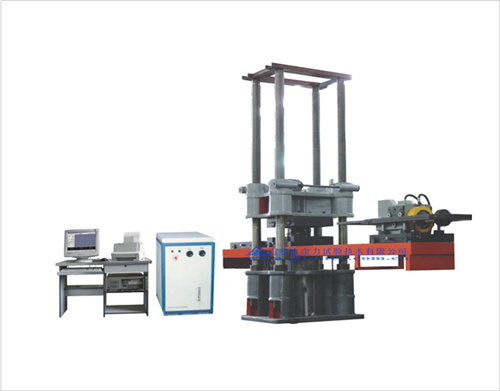

本機由四立柱式軸向液壓壓力試驗系統,橫向臥式剪力試驗系統,轉角試驗裝置,多功能液壓伺服油源,微機伺服測控系統五部分組成。
主要功能特點:
◆控制測量系統采用美國AD公司原裝器件,測量控制精確可靠,故障率極低。試驗力和變形測量分辨率可達1/200000。位移測量分辨率可達2m。
◆伺服油源采用日本原裝內齒輪泵,低噪音,可適應長時連續運行。
◆主要傳感元件采用進口元件制造,保證了測量精確可靠,并采用微機數據處理,保證計算數據可靠、公正。
◆整機采用了智能化設計,自動化程度高,測量準確、功能齊全、可靠性高、操作簡單、使用方便。可自動完成抗壓彈模試驗,抗剪彈模及容許角試驗,抗壓強度試驗,摩擦系數,轉角試驗。
◆試驗軟件采用自主研發的VC++語言編程,先進的模塊化設計,軟件便于擴展功能且 運行可靠,可在Windows98、2000、XP、NT操作系統下工作并有完善的軟件自撿功能。
主要技術規格:
型號
規格 |
YAJ-5000KN |
YAJ-10000KN |
YAJ-20000KN |
軸向最大試驗力(KN) |
5000 |
10000 |
20000 |
剪向最大試驗力(KN) |
1000 |
2000 |
4000 |
轉角最大試驗力(KN) |
500 |
1000 |
2000 |
力示值精度 |
±1% |
力測量范圍 |
2~100% |
變形測量范圍 |
2~100% |
變形示值精確度 |
±1% |
上下壓板間距(mm) |
1000 |
1500 |
2000 |
軸向/剪向活塞行程(mm) |
180/100 |
250/150 |
250/200 |
總功率(kw) |
10 |
15 |
25 |
主機(含剪力系統)外型尺寸(mm)(長×寬×高)(mm) |
3900×1460×3500 |
4900×1750×5500 |
6000×1950×6800 |
1、該測控系統由一臺工控機組成,內含三通道力測量控制系統、,兩通道位移測量控制系統,10通道變形測量系統及油源控制系統等組成。測量控制系統采用美國AD公司原裝器件制造,計算機總線設計,采用交流測量放大器真正實現連續全量程測量內外不分檔。
2、采用先進的全數字閉環控制。實現全自動試驗。控制精度高,其功能強大、故障率遠遠低于國內其它廠家采用多個單片機控制計算機數據處理的模擬閉環控制設計產品。使整機運行操作簡便,穩定可靠。全自動完成各種試驗控制過程。
3、計算機軟件采用VC++語言編程,可在Windows98、2000、XP、NT操作系統下工作。該軟件系統具有完善的硬件自檢功能,提示發生故障之處(某卡、或某傳感器損壞),無須現場維修,只須更換計算機內相應的功能卡既可,維護簡單方便。該功能也為我公司獨有。
4、用進口數字式電液比例伺服閥作控制元件,抗污染能力強可實現長期無故障運行。
5、試驗過程中,水平剪切拉板垂直位移與1000kN壓力試驗機活塞位移自動隨動控制。
6、轉角油缸固定在下壓板上可減少轉角試驗時,轉角力對軸向力產生較大的影響。
7、水平剪切拉板整體剛性框架,減少對橡膠試驗產生的軸向試驗力的影響。
|
