用 途

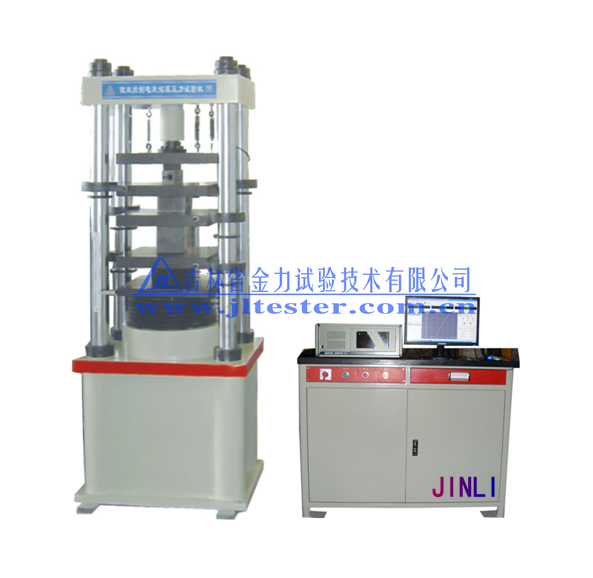

NYAW微機控制電液伺服耐久壓力試驗機可對金屬、非金屬試件進行壓縮、彎曲、低周循環的長期耐久試驗是科研生產、仲裁所需的先進檢測設備。由于采用先進的數字電液比例閥及構思新穎的數字式脈沖調寬閉環控制系統,充分運用計算機技術,實現該機多功能的試驗控制,其技術指標和性能達到現代國外同類產品水平。
主要功能特點
◆測量、控制系統采用計算機總線設計。
◆力測量分辨率1/200000。位移測量分辨率0.002mm。
◆自動調零、自動標定、連續全量程測量不分檔。
◆采用數字式脈沖調寬技術,實現全數字式閉環伺服控制。
◆數字式電液比例閥作控制元件,抗污染能力強,可實現長期無故障運行。
◆可進行試驗力、位移等速率控制并保持。連續工作時間可達500小時以上。
◆無級調速,各種控制方式及速率可在試驗過程中任意平滑切換。
◆可進行三角波、正弦波、梯形波等低周循環及用戶設計的各種組合波形程序試驗。
◆具有手動、自動、程序控制功能。
◆報告自定義,曲線放大及曲線疊加,在試驗過程中可切換顯示多種真實的試驗曲線。
◆試驗軟件采用VC++語言編程,可在Windows98、2000、XP、NT操作系統下工作。
◆可進行試驗室間微機聯網。
◆多種保護,軟件自檢、自診斷功能,提示發生故障之處,無須廠家現場維修,只須更換計算機內相應的功能卡即可,維護簡單方便。
◆完整的數據庫軟件接口供用戶使用,軟件升級只須通過郵寄光盤或E-mail傳送即可。
主要技術規格
型號 |
YAW-100 |
YAW-200 |
YAW-500 |
YAW-1000 |
YAW-2000 |
YAW-5000 |
試驗機量程(KN) |
0~100 |
0~200 |
0~500 |
0~1000 |
0~2000 |
0~5000 |
試驗力測量范圍 |
2~100%FS 精密型0.4~100%FS(連續全量程測量) |
試驗力測量誤差 |
示值的±1% |
試驗力等速率控制 |
0.1~100%FS/min 精密型0.02~100%FS/min |
位移等速率控制 |
0.5~50mm/min |
等速率控制精度 |
±1%設定值 |
壓縮空間(mm) |
260 |
300 |
400 |
400 |
上壓盤尺寸(mm) |
φ140 |
φ220 |
下壓盤尺寸(mm) |
φ250 |
φ320 |
兩柱間距(mm) |
365 |
750 |
主機外形尺寸(mm) |
930×500×1580 |
930×500×1700 |
1310×880×1850 |
1460×1200×2000 |
油源外形尺寸(mm) |
730×600×900 |
|
