用 途

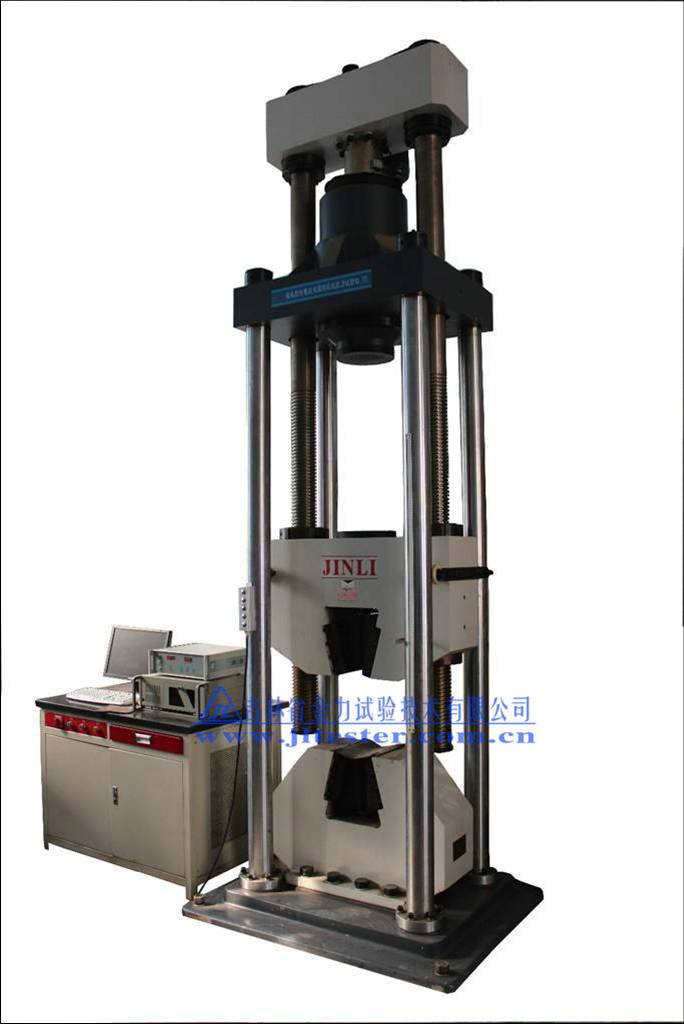

JAW微機控制電液伺服鋼絞線拉力試驗機是符合現代鋼絞線力學檢驗要求的新型試驗設備。由于采用小流量、寬調速范圍的電液比例閥及構思新穎的數字式脈沖調寬閉環控制系統,充分應用計算機技術,實現多功能的試驗控制,其技術指標及性能達到現代國外同類產品先進水平。是科研生產、仲裁檢驗所需理想的先進檢測設備。該機技術參數完全符合國標GB/T 5224-1995《預應力混凝土用鋼絞線》及美國標準ASTMA 416-99a的要求。
主要功能特點:
◆測量、控制系統采用計算機總線設計。
◆力、變形測量分辨率1/200000。位移測量分辨率0.002mm。
◆自動調零、自動標定、連續全量程測量不分檔。
◆采用數字式脈沖調寬技術,實現全數字式閉環伺服控制。
◆數字式電液比例閥作控制元件,抗污染能力強,可實現長期無故障運行。
◆可進行試驗力、變形、位移等速率控制并保持。
◆無級調速,各種控制方式及速率可在試驗過程中任意平滑切換。
◆具有手動、自動、程序控制功能。
◆報告自定義,曲線放大及曲線疊加,在試驗過程中可切換顯示七種真實的試驗曲線。
◆試驗軟件采用VC++語言編程,可在Windows98、2000、XP、NT操作系統下工作。
◆數據查詢、統計、分析功能,可進行單根或組試樣試驗。
◆可進行試驗室間微機聯網。
◆自動提示裝、卸引伸計。
◆多種保護,軟件自檢、自診斷功能,提示發生故障之處,無須廠家現場維修,只須更換計算機內相應的功能卡即可,維護簡單方便。
◆完整的數據庫軟件接口供用戶使用,軟件升級只須通過郵寄光盤或E-mail傳送即可。
主要技術規格
型號 |
JAW-500(600) |
JAW-1000 |
JAW-1500 |
試驗機量程(KN) |
0~500(600) |
0~1000 |
0~1500 |
試驗力測量范圍 |
2~100%FS 精密型0.4~100%FS(連續全量程測量) |
試驗力測量誤差 |
示值的±1%(±0.5%) |
引伸計規格 |
標準:500mm 量程:10mm |
試驗力等速率控制 |
0.1~100%FS 精密型0.02~100%FS/min |
變形測量范圍 |
2~100%FS (連續全量程測量) |
變形等速率控制 |
0.1~100%FS/min |
位移等速率控制 |
0.5~50mm/min |
等(恒)速率控制精度 |
±1%設定值 |
拉伸空間(包括活塞行程) |
50~1050 |
拉伸試驗兩柱間距 |
630 |
試樣夾持范圍 |
φ8-φ20 |
φ8-φ22 |
總功率 |
2.2KW |
主機外形尺寸(mm) |
940×720×3250 |
1276×1056×4500 |
油源外形尺寸(mm) |
730×600×900 |
主機凈重(kg) |
3000kg |
7500kg | |
