用 途

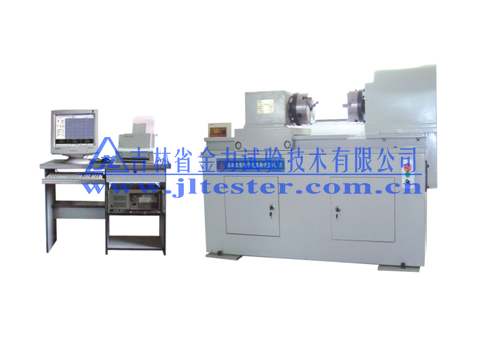

NDW-型微機控制電子式扭轉試驗機,主要用于金屬和非金屬、零部件的扭轉性能的試驗,如金屬材料的扭轉破壞、扭轉切變模量、多步驟扭矩加載等試驗。如配備扭轉計可測量切變模量、規定非比例扭轉應力。試驗機由主機、伺服電機、伺服控制器、測量控制系統、計算機系統及軟件包、功能附件等部件組成。
主要功能特點
◆測量控制系統采用全數字閉環控制,全量程測量控制范圍內外不分檔。可實現扭矩、扭角、速度、應力速率、應變速率等全數字控制。
◆測量、控制系統采用計算機總線設計,功能強控制精度高,運算速度與計算機同步。
◆軟件采用VC++語言編程,可在Windows2000、XP、NT操作系統下工作。 可選擇扭矩時間、扭矩扭角、切應力切應變、扭角時間等曲線。
◆完善的軟件自檢功能,提示發生故障之處,無須廠家現場維修,只須更換計算機內相應的功能卡即可,維護簡單方便。
主要技術規格
型 號 |
NDW-500 |
NDW-1000 |
NDW-2000 |
最大扭矩 |
500N.m |
1000N.m |
2000N.m |
扭矩測量范圍 |
1~100%FS |
測扭矩準確度 |
≤±1%(相對示值) |
測扭矩分辨率 |
1/200000 |
扭轉角測量范圍(0) |
0~1000rad |
扭轉角準確度 |
±0.5% |
主動夾頭轉速范圍 |
0.036~360°/min |
夾持試驗范圍 |
φ6~φ20 |
φ8~φ26 |
夾頭間距 |
500mm~650mm可選 |
電機功率 |
0.4kw |
0.8kw |
1kw |
主機外形尺寸
(長×寬×高)(mm) |
1600×550×1200 |
|
