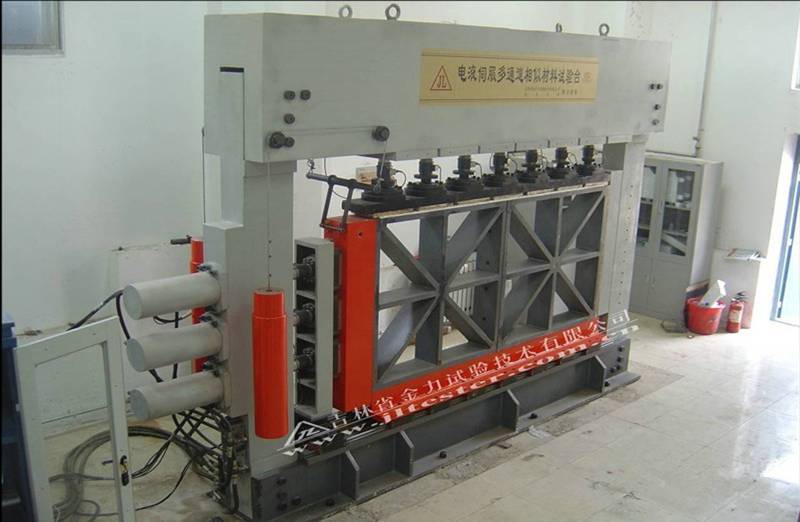

用途 該產品可在室內模擬采礦和巖土工程中的開挖過程。設備采用主動加載方式,因此可以模擬深部條件下的開挖過程,設備采用的多通道獨立控制技術,可以模擬分布式載荷。實驗臺采用了高精度傳感器,先進的控制技術,主要元器件配置高,是采礦和巖土工程研究中的一種先進的實驗設備。 主要技術參數 ◆相似材料模型尺寸( 長×寬×高mm): 3000×300×1800。 ◆軸向七個加載油缸(kN),單缸出力150KN,軸向總載荷1000KN; ◆三個水平加載油缸,單缸出力20KN,水平總載荷60KN ; ◆試驗過程中,加載缸恒力控制精度高于±1%; ◆等加載速率控制,加載速度在0.1 ~100%FS/min; 主要功能 ◆實驗過程中可保證軸向載荷和水平載荷長時穩定; ◆軸向載荷與水平載荷獨立控制; ◆7個軸向加載缸獨立控制; ◆三個水平加載缸同步控制; ◆可適應兩種模型尺寸,可在兩種模型尺寸之間靈活變換;。 ◆可在滿載荷條件下保證試驗臺連續、正常工作時間超過170小時; ◆加載框架可避免垂直加載和水平加載的干擾; ◆采用必要措施減小模型立面與壓板之間的摩擦。 主要特點 ◆測、控系統采用計算機總線設計,一臺計算機完成全部試驗功能。 ◆測量有效分辨率1/200000。自動調零、標定、連續全量程測量不分檔。 ◆全數字式閉環伺服控制。無級調速,各種控制方式及速率在試驗過程中任意切換。 ◆可進行用戶設計的各種組合波形程序試驗。 ◆具有自動、程序控制功能,自動完成試驗。長時試驗 ◆曲線放大、疊加,在試驗過程中可切換顯示多種真實的試驗曲線波形曲線。 ◆試驗軟件采用VC++語言編程,可在Windows7、XP操作系統下工作。 ◆完整的數據庫接口供用戶使用,軟件升級E-mail傳送即可。 ◆多種保護,軟件自檢、自診斷功能,提示發生故障之處,無須廠家現場維修,只須更換計算機內相應的功能卡即可,升級、維護簡單方便。
|
